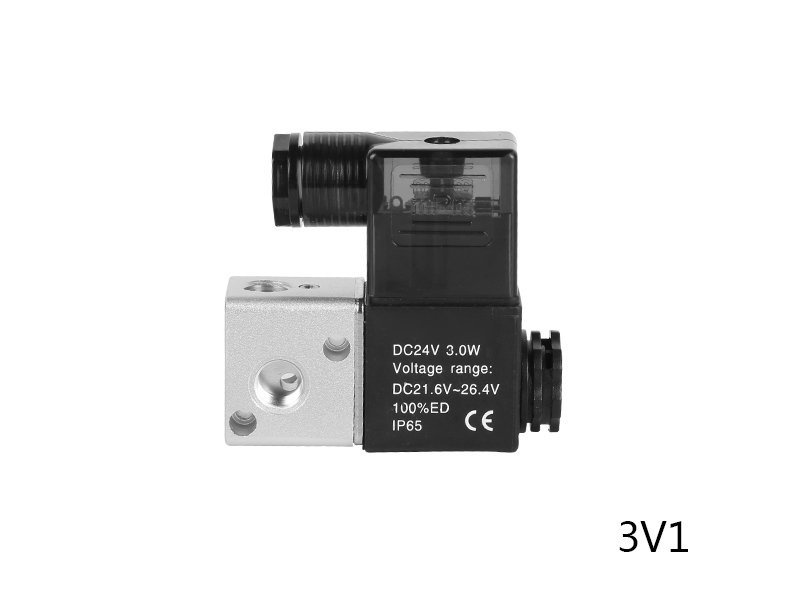

3V1系列电磁阀

产品特点

1、直动式常闭型,换向灵敏;

2、无需加油润滑;

3、可多阀集成使用,节省安装空间;

4、附设手动装置,利于安装调试;

5、有多种标准电压等级可供选用。

产品规格

安装与使用

1、使用前注意检查组件在运输过程中是否损坏,然后安装使用;

2、安装时请注意气体流动方向及接管牙型是否正确。使用介质必须经过40μm滤芯过滤;

3、请注意安装条件是否符合技术要求(如“电压”、“作动频率” 、“工作压力” 、“使用温度范围”等),然后安装使用;

4、安装时注意气体流动方向,P为进气口、A(B)为工作口、R(S)为排气口;

5、尽量避免在震动的环境下使用,并注意低温下的防冻措施;

6、连接管路时,注意止泄带缠绕不可超过接头牙端面,注意清除管路接头内的粉尘、铁屑等脏物,避免杂质或异物进入阀体内;

7、请注意防尘,建议排气口安装消声器或消声节流阀。拆下不用时应在进、出气口装防尘套。

8、整机调试时,建议先用手动装置调试,然后再通电调试。

串聯使用方法

订购码

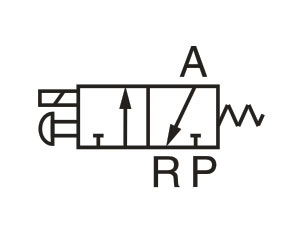

功能符号
